方向盤作為汽車最重要的安全部件之一，是確保汽車沿正確路線行駛的關鍵；所以加工過程中保證其結構穩定性和精度，是模具設計過程中關注的重點。

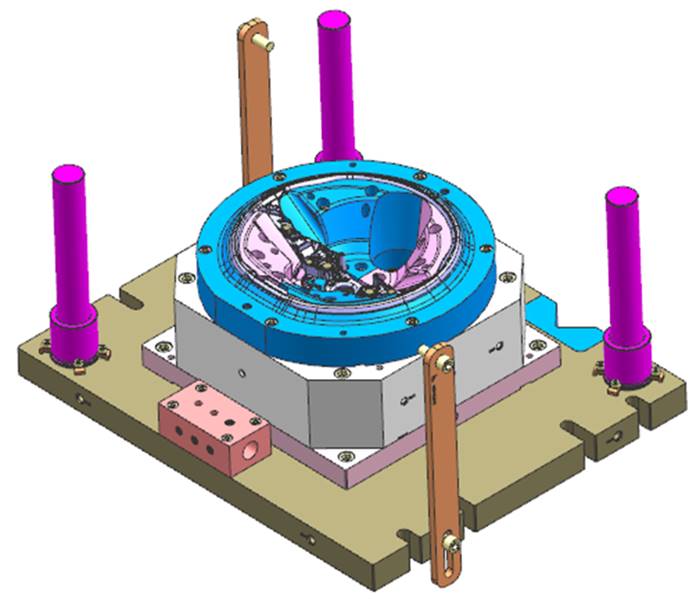

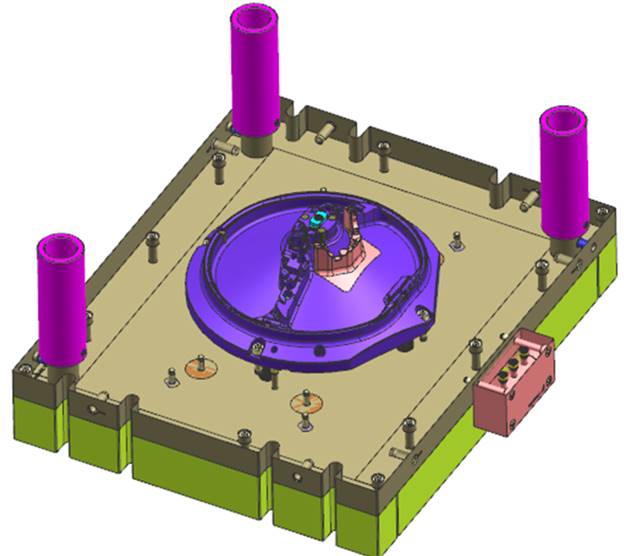

本公司設計的方向盤修飾模具，采用了全包圍式的結構設計，通過下模定位，上模沖剪的結構，實現了方向盤生產過程的穩定和精度要求；其特征主要體現在：
1、全包圍的設計結構，既能對方向盤毛坯件進行校形，又能對方向盤的披鋒、水口同時進行沖剪，減少后續工作量。
2、定位塊和沖刀都分別為一整體件，降低加工過程中的換料和重復校刀的時間，提高加工進度，同時也保證了工件尺寸穩定性。
修飾模中還使用到了特殊零件——異形磁鐵，由于磁鐵的材料特性，不能通過車銑工藝得到特定的形狀，所以對磁鐵形狀進行了更改。
模穴數量：1*1
行位數量：0
模具種類：修飾模
機臺噸位：10T
模具尺寸：800*680*190
模具交期： 38天
